LDCK 电磁流量计

时间：2018-05-23 13:45 作者：admin 点击:次








特点

   ● 可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
     ● 测量可靠，精度高，流量测量范围可达1500:1；
     ● 全汉字菜单操作，使用方便，操作简单，易学易懂；
     ● 具有双向流量测量、双向总量累计功能，电流、脉冲具备双向输出功能；
     ● 具有RS485或RS-232C数字通讯信号输出；
     ● 仪表内部设计有不掉电时钟，可记录16次掉时间。





主要技术指标


成套精度： 口径Φ10～250：±0．5％、±1．0％
口径Φ300～1200：±1．0％、±1．5％
介质电导率： ＞20uS/cm
输出信号： 0～10mA DC或4～20mA DC 0～lkHz脉冲信号
通讯信号： RS485或RS-232C
公称压力： 口径Φ10～50：4.OMPa
口径Φ65～125：1.6MPa
口径Φ150～1000：1.0MPa
口径Φ1200：0.6MPa
工作电流： ≤0.5A
防护等级： 标准型IP65，特殊型IP67
供电电 源： ～220V AC，50Hz；或24V DC（特殊订货）
连接法兰： 机标JB/T81-94，国标GB9119-2000或按用户需要

材料


主体材料： 测量管-耐酸钢SUS304
外壳- Q235钢
衬里材料： 口径Φ10～20：聚四氟乙烯
口径Φ20～300：聚四氟乙烯、氯丁橡胶、及（特殊订货）聚氨酯、耐酸橡胶
口径Φ350～1200：聚四氟乙烯、氯丁橡胶
电极材料： 含钼不锈钢OCr18Ni12Mo2Ti
或钛Ti
或钽Ta
或铂Pt
或哈氏合金等

常用衬里材料的性能及其适用范围见表


衬 里 材 料
主 要 性 能
适 用 范 围
聚四氟乙烯
PTFE
1、塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。
2、耐磨性和粘接性能差。		 1、-40℃～+180℃
2、浓酸、碱等强腐蚀性介质
3、卫生类介质
氯丁橡胶
（Neoprene）
1、有极好的弹性，高度的扯断力，耐磨性能好。
2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀 		1、＜65℃
2、测一般水、污水、泥浆、矿浆
聚氨酯橡胶
(Polyurethane)
 1、有极好的耐磨性能（相当于天然橡胶的十倍）
2、耐酸、碱性能较差 		1、＜40℃
2、中性强磨损的矿浆、煤浆、泥浆
耐酸橡胶
（硬橡胶）
可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾，忌强氧化剂。 1、＜90℃
2、一般的酸、碱、盐溶液

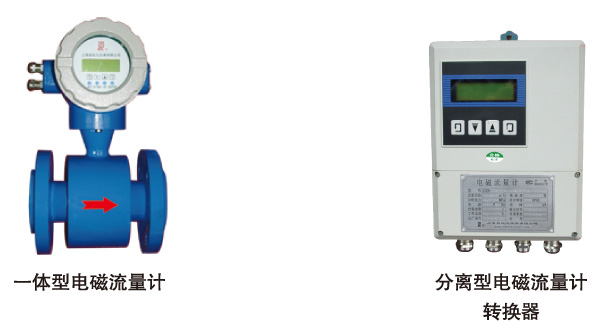

   智能型LDCK型电磁流量计是经过不断升级改良的高精度、高可靠性产品，该流量计在励磁技术，内衬技术，智能化技术方面达到了国内先进水平。适用于测酸、碱、盐溶液、泥浆、纸浆、废水等导电介质的体积流量，测量管内无突出件，因此无附加压力损失。流量计具有测量精度不受介质压力、温度、密度（包括固液比）、粘度等物理参数变化的影响的特点，仪表灵敏，测量范围度大，抗干扰能力强，零点稳定，工作可靠。
传感器有防爆型，防爆等级为：mdⅡBT4。

本产品标准号：Q31/0114000094C001-2015
本产品执行检定规程：
JJG 1033-2007电磁流量计检定规程。

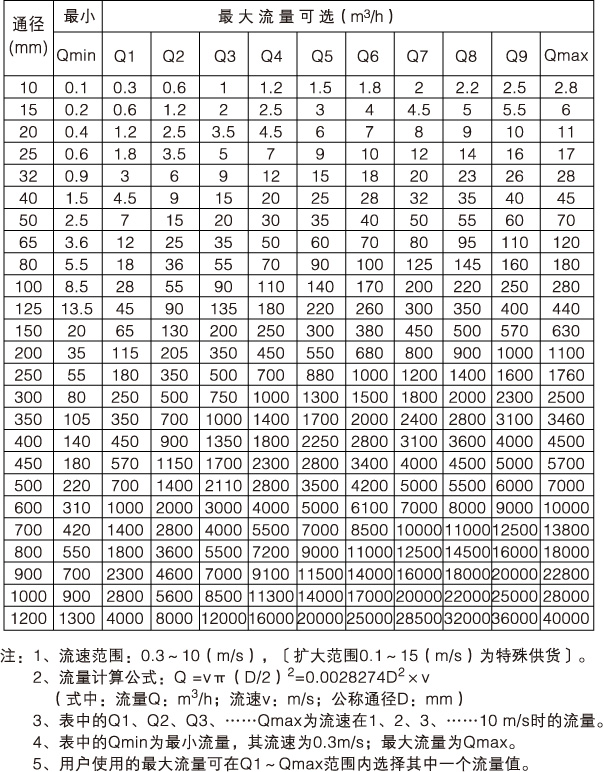

流量范围选用

例如：
    用户选用LDCK-100，其最小流量为10m^3/h；最大流量可在28、55、90、110、140、170....280m^3/h范围内选择其中一个流量值，也可以选用表中流量点之间的流量值为最大流量，如选用60m^3/h或80m^3/h为最大流量。

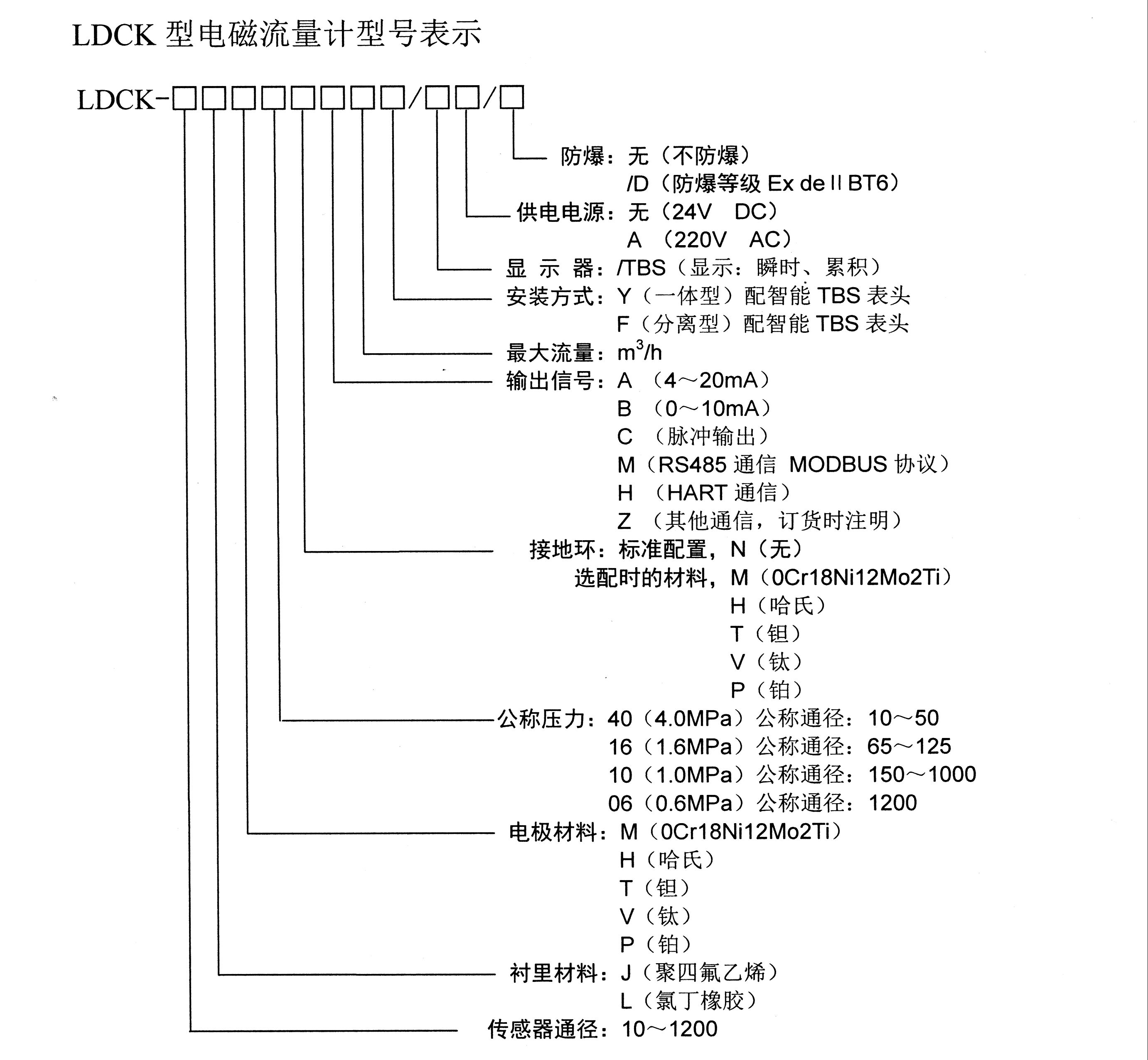

电磁流量计型号表示





例1：LDCK-100JM16NA100Y/TBS /D
说明：电磁流量计，公称通径100mm、衬里材料：聚四氟乙烯、电极材料：0Cr18Ni12Mo2Ti、公称压力：1.6MPa、接地环材料：无、输出电流：4～20mA、最大流量：100m^3/h、安装方式：一体型、带显示器(显示：瞬时、累积)、供电：24V DC、防爆。

例2：LDCK-150LH10MB200F/TBS
说明：电磁流量计，公称通径150mm、衬里材料：氯丁橡胶、电极材料：哈氏合金、公称压力：1.0MPa、接地环材料：0Cr18
Ni12Mo2Ti、输出电流：0～10mA、最大流量：200m^3/h、安装方式：分离型、带显示器(显示：瞬时、累计)、供电：24V DC、不防爆。

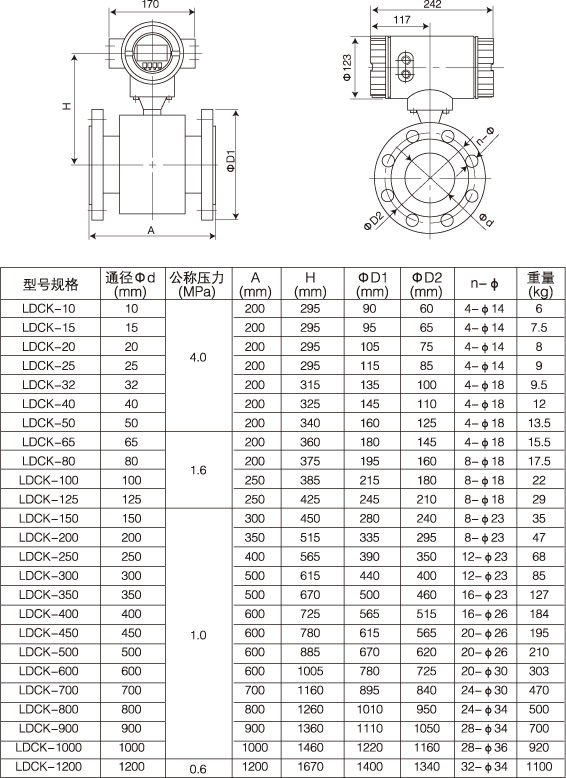

外形尺寸及重量


安 装
 1.   流体流动的方向应与传感器上箭头所指的方向一致；
 2.   必须保证流量计的进口端5D以上，出口端3D以上的直管段(D=传感器内径)；
 3. 传感器应接地良好，接地电阻应小于10Ω；
 4.   安装位置应避免能产生强大交流磁场的场合；

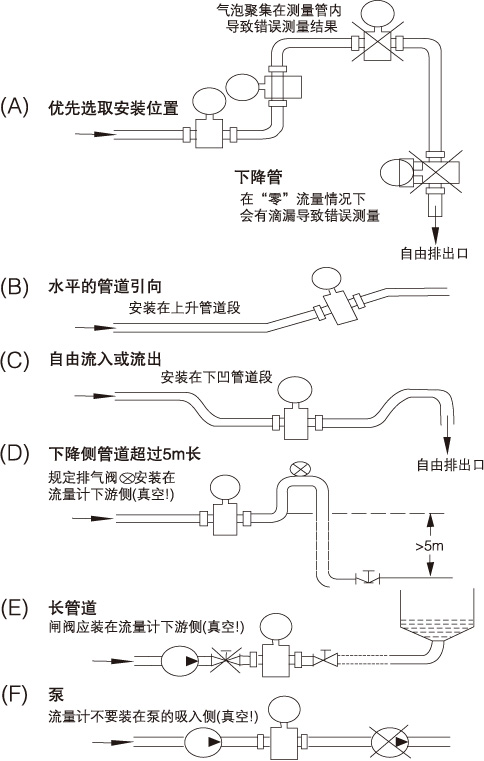

推荐安装位置





订货须知

   1. 所选流量计的满刻度流量应不低于被测管道的最大实际流量，并使正常流量超过所选量程的50％；
   2. 转换器输出信号有0～10mA DC和4～20mA DC两种，两者只能取其一，因此请用户订货时注明需何种信号输出。
